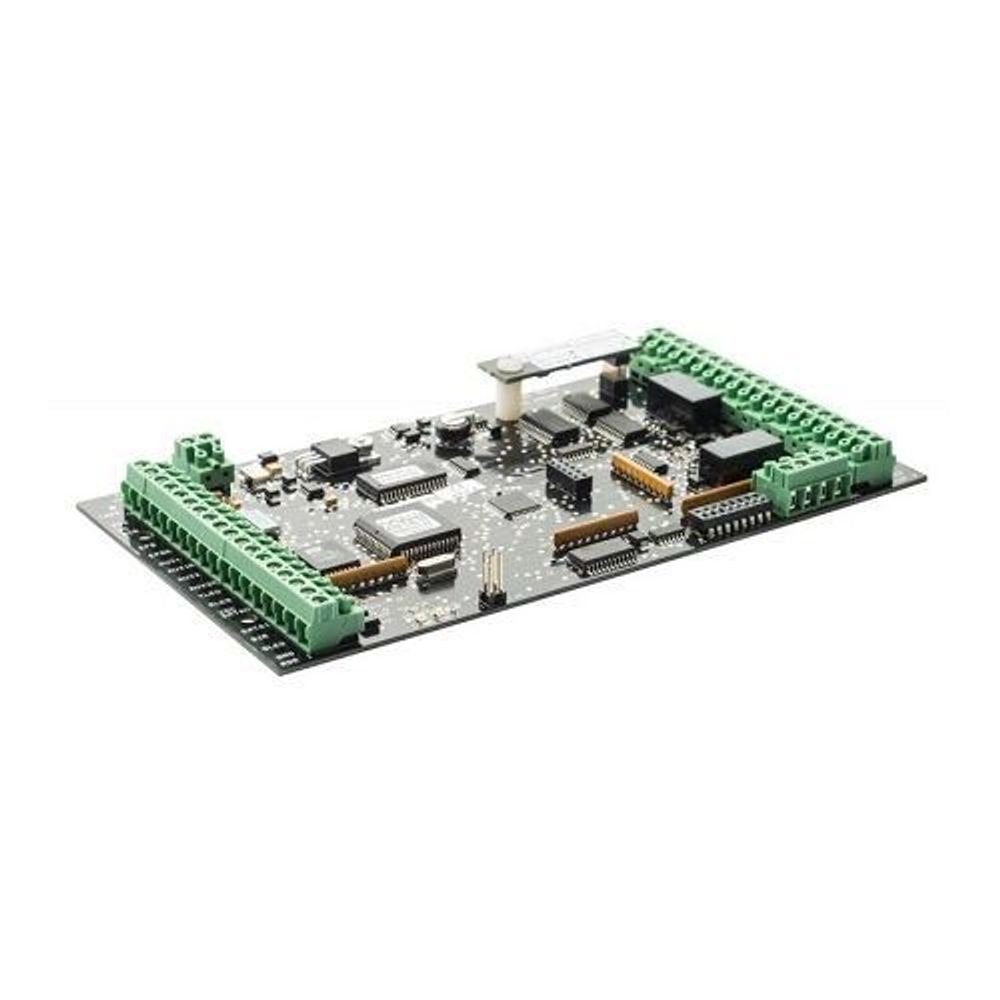

Контроллер дверной AIM-2SL

Интерфейсный модуль/контроллер AIM-2SL – предназначен для прямого управления сегментом СКУД из 1 или 2-х точек доступа. AIM-2SL относится к типу “универсальных (сетевых)” контроллеров в соответствии с ГОСТ Р 51241-2008, т.е. при нарушении связи переходит в автономный режим управления системой вне зависимости от того, под чьим управлением он в этот момент находился (компьютер или центральный контроллер).

Работа в качестве самостоятельного контроллера

 Модуль/контроллер AIM-2SL может выступать в роли самостоятельного контроллера СКУД с возможностью программирования и управления из программного комплекса ПК APACS 3000. Такое решение оптимально при построении СКУД малого масштаба. В этом случае, AIM-2SL напрямую подключается к компьютеру по интерфейсу RS-232 через устанавливаемый на плате контроллера модуль ASM-23 или по Ethernet через ENI-100.

 За счет встроенной Flash-памяти есть возможность хранить непосредственно в AIM-2SL информацию о пользовательских картах и событиях, происходящих на устройствах, подключенных к AIM-2SL. Объем памяти позволяет хранить 20’000 карт/7’000 событий. AIM-2SL способен работать в автономном режиме, при отсутствии связи с компьютером, поскольку кроме номеров карт хранит режимы работы считывателей, список временных зон и уровней доступа. Часы реального времени, установленные на плате AIM-2SL, обеспечивают привязку происходящих в системе событий ко времени, даже если AIM-2SL работает в автономно.

Работа в качестве подчинённого интерфейсного модуля

 Модуль/контроллер AIM-2SL в СКУД среднего и крупного масштаба выполняет роль подчинённого интерфейсного модуля и подключается не напрямую к компьютеру, а к одному из центральных контроллеров: AAN-100, AAN-32S или AAN-32N. В этом случае, программирование и управление AIM-2SL осуществляется из ПК APACS 3000 или ПК LynX через любой из указанных центральных контроллеров. Такое решение обеспечивает повышенную надёжность за счёт двухуровневого аппаратного резервирования баз данных и логики работы системы. К центральным контроллерам AIM-2SL подключается либо по RS-485 через устанавливаемый на нём отдельный модуль ASM-48 или по Ethernet через модуль ENI-100.

Подключение считывателей

 К AIM-2SL можно подключить 2 считывателя, клавиатуры или 2 сдвоенных устройства считыватель + клавиатура с интерфейсами wiegand или clock-and-data. AIM-2SL предоставляет для каждого считывателя три входа (датчик двери, кнопка выхода, дополнительный). С помощью переключателя эти входы можно сделать резистивными. AIM-2SL поддерживает большинство распространённых на данный момент типов считывателей: proximity, smart, биометрических и пр. Модуль/контроллер AIM-2SL позволяет использовать карты с 8-ю различными кодами организации (facility code).

Управление исполнительными устройствами СКУД

 Пользователь имеет озможность выбора типа выходного реле: либо будут использоваться 2 реле, установленных на плате AIM-2SL, либо будут подключены внешние цифровые релейные модули ADA-10 или ADA-11. В последнем варианте, одно или два реле ADA-10 или ADA-11 служат для управления УПУ, а шесть оставшихся можно использовать как дополнительные - для управления другими устройствами. В качестве УПУ обычно используются двери, оборудованные электрозамками, турникеты, шлагбаумы и пр. Один AIM-2SL может управлять 1 точкой доступа в режиме вход/выход по считывателю или 2 точками в режиме вход по считывателю, выход по кнопке.

Охранные функции

 Для выполнения охранных функций, можно использовать 2 контролируемых входа (тип NC), расположенных на плате самого модуля/онтроллера AIM-2SL. Если требуется большее количество охранных шлейфов, в одной системе с AIM-2SL можно использовать охранные петли AIO-168 или AIO-16 (на 16 контролируемых входов NO или NC), также подключаемые к центральным контроллерам: AAN-100, AAN-32S, AAN-32N.

Особенности:

• память до  20’000 карт и до 7’000 событий
• 255 уровней доступа
• 127 временных зон /100 праздников/ до 6 интервалов в каждой временной зоне
• до 38 уровней доступа, назначенных на одну карту
• зональный контроль повторного входа (как самостоятельный контроллер)
• зональный и временной контроль повторного входа (под управлением центральных контроллеров)
• до 2 считывателей/клавиатур  с форматом wiegand или clock-and-data (proximity, smart, биометрических и пр.)
• до 2 релейных выходов управления замком
• до 1 дополнительного релейного выхода
• до 8-ми кодов организации (facility code)
• подключение до 8-ми внешних цифровых релейных модулей ADA-10/11
• 4 входа (2 дверного контакта, 2 кнопки выхода)*
• 4 входа (1 дверного контакта, 1 кнопка выхода, 2 дополнительных) **
• возможность замены интерфейсных драйверов непосредственно на объекте
• часы реального времени
• возможность обновления встроенного программного обеспечения, хранящаяся во флэш-памяти, непосредственно на объекте
• интерфейс для связи с компьютером:
• RS-232 (с аппаратным драйвером ASM-23)
• Ethernet (с аппаратным драйвером ENI-100)
• интерфейс для связи с центральными контроллерами AAN-100, AAN-32S или AAN-32N:
• RS-485 (с аппаратным драйвером ASM-48)
• Ethernet (с аппаратным драйвером ENI-100 или конвертером ENI-110)
• светодиодная индикация для отображения работы и диагностики системы

* управление двумя УПУ в режиме вход по считывателю, выход по кнопке

** управление одним УПУ в режиме вход/выход по считывателю

Возможности и безопасность
 Модуль/контроллер AIM-2SL помимо стандартных режимов доступа поддерживает функцию зонального контроля повторного входа (antipassback). При автономной работе AIM-2SL, размер зоны ограничен 1 дверью (2 считывателя на входе и выходе). При работе под управлением центральных контроллеров AAN-100, AAN-32S или AAN-32N появляется еще временной antipassback, а зональный расширяется до 32 или 96 считывателей. Если обеспечена устойчивая связь с управляющим компьютером с ПК APACS 3000 или ПК LyriX, можно использовать “глобальный” antipassback на системе любого масштаба.Для систем среднего и крупного масштаба повышенная степень безопасности и надежности обеспечивается за счет разделения функций принятия решения и управления исполнительными устройствами между центральными контроллерами и периферийными модулями/контроллерами AIM-2SL.

Защита от интеллектуального взлома
 Для предотвращения интеллектуального взлома и попыток целенаправленного выведения из строя системы путем несанкционированного использования каналов связи, модуль/контроллер AIM-2SL может использовать специальные режимы работы. Для исключения возможности манипулирования системой путем проникновения во внутренние каналы связи можно использовать шифрование трафика между центральными контроллерами и AIM-2SL. Для исключения возможности несанкционированного управления исполнительными устройствами (замкам, турникетам и пр.) путем получения доступа к каналам электропитания, на участке между ними и AIM-2SL, можно использовать цифровые модули ADA-10/11. Назначением реле ADA-10/11 является контроль (защита) кабельных соединений между AIM-2SL и исполнительным устройством. Если имеется вероятность того, что злоумышленник может проникнуть к этим соединениям, необходимо использовать ADA-10/11. Если кто-либо сможет получить доступ к линии, соединяющей AIM-2SL и ADA-10/11, то ему никакими действиями не удастся разблокировать дверь/турникет/шлагбаум. Информация, передаваемая по линии связи между AIM-2SL и ADA-10/11, это цифровые данные, а не просто короткозамкнутая или разомкнутая цепь, которую просто имитировать.

Надежность и отказоустойчивость
 В системе APOLLO обеспечивается двойное аппаратное резервирование баз данных за счет их хранения одновременно в центральных контроллерах и починных модулях/контроллерах АIM-1SL/2SL/4SL. Такое решение позволяет системе автономно функционировать даже после выведения из строя управляющих компьютеров и каналов связи. Даже при выведении из строя центрального контроллера, модуль/контроллер AIM-2SL обеспечит функционирование системы на своем участке с сохранением всех базовых функций СКУД.

Считыватели и идентификаторы
 Считыватели, подключаемые к AIM-2SL, могут быть самых разных типов и производителей: proximity, smart, биометрические и пр. Это возможно за счет поддержки распространенных индустриальных протоколов – wiegand и clock-and-data. Заказчик не привязан к определенному производителю и технологии идентификации, он может выбрать то и другое исходя из собственных предпочтений и ситуации на объекте. Один модуль/контроллер AIM-2SL поддерживает подключение до 2-х считывателей.
