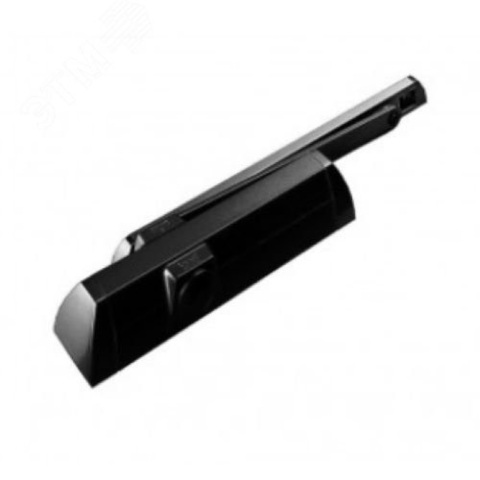

Доводчик со скользящей тягой, можно поставить с любой стороны двери как на раму, так и на створку (в отличие от доводчиков с рычажной тягой, где существует только 4 стандартных способа установки).
Преимущества:
- Эстетичный внешний вид
- Универсален для правых и левых дверей
- 8 разновидностей монтажа
Описание:
|
Схема дверного доводчика DORMA TS 90 Impulse |
|
|
|
|
|
|
Компания DORMA первой разработала доводчик с кулачковым валом в виде сердечка, изначально рассчитанный на работу совместно со скользящим каналом. Технология была названа Cam Action. Момент, создаваемый доводчиком на двери, стремительно снижается при открывании и уже к 30° и составляет менее чем 50% от максимального. Что означает на практике легкость и доступность открывания больших дверей даже детьми, пожилыми людьми или людьми с ограниченными
DORMA TS 90 Impulse объединяет техническое превосходство с исключительной ценностью и современный дизайн с удобством и функциональностью — в основе всего лежит сердцевидный кулачок.
Особенности
-
Исключительная ценность и современный дизайн
-
Масса дверей от 90 кг до 110 кг
-
Ширина дверей до 1100 мм
-
Подходит для противопожарных дверей
-
Регулируемое усилие закрывания EN 3/4
-
Регулируемая скорость закрывания с дохлопом в диапазонах 180° - 15°, 15° - 0°
-
Для одностворчатых дверей
-
Простая установка
-
Длительный срок службы
-
Изделие прошло сертификацию ISO 9001
-
Габариты: Длина 246 мм, Глубина 46 мм, Высота 57 мм
Монтаж со стороны петель
На иллюстрации приведены примеры для дверей левого открывания, для двери правого открывания нужно использовать зеркальное отражение.
Для предотвращения повреждения двери или доводчика, мы рекомендуем устанавливать механический ограничитель угла открывания или дверной стопор.
Согласно европейским нормам, дверной стопор должен быть обязательно установлен в случае, если дверь является противопожарной.
Установка со стороны, противоположной петлям
На иллюстрации приведены примеры для дверей левого открывания, для двери правого открывания нужно) использовать зеркальное отражение
В зависимости от конструкционных условий определяется максимальный угол открывания двери. Для предотвращения повреждения двери или доводчика,
мы рекомендуем устанавливать механический ограничитель угла открывания или дверной стопор.
Cтандартные и дополнительные функции
Скорость закрывания
 |
|
|
Скорость закрывания TS 90 Impulse регулируется двумянезависимыми клапанами в двух диапазонах. |
1 Плавно регулируемая скорость закрывания в диапазоне от 160° до 15°. 2 Плавно регулируемая скорость закрывания в диапазоне от 15° до 0°. |
Усилие EN 3/4 настраивается путем смещения корпуса доводчика на двери
 |
Ширина двери | Усилие закрывания |
| ≤ 950 мм | EN 3 | |
| ≤ 1100 мм | EN 4 | |
| Регулировка усилия закрывания доводчика в зависимости от ширины дверного полотна осуществляется использованием различных способов монтажа. |
||
Устройство для фиксации в открытом положении
 |
|
|
Механический фиксатор открытого положения позволяет удерживать дверь в открытом положении точно при заданном угле вплоть до 145°. Устройство подходит как для левых, так и для правых дверей, и им можно дооснастить уже установленные и функционирующие доводчики. Не подходит для противопожарных дверей. |
Ограничитель угла открывания
 |
|
|
Ограничитель угла открывания легко устанавливается в скользящий канал. Регулируется в диапазоне от 80° до макс. 120°. Ограничитель угла открывания предотвращает дверную створку при открывании от повреждения о стену. Ограничитель угла открывания не защищает от перегрузок и во многих случаях не заменяет дверной стопор. Только для TS 90 Impulse EN 3. |
Аксессуары
 |
 |
| Угловая монтажная пластина для скользящего канала для установки на дверную раму с глубоким добором двери со стороны, противоположной петлям |
